Konik Burç (Taper Lock Bush)

Kasnak, kaplin ve dişlilerin şafta kamasız-tornasız, hızlı ve konsantrik montajını sağlayan konik burçların standart ölçü, tork ve tolerans değerleri. 1008'den 5050'ye tüm seri tek tabloda.

⚙️

Kamasız Montaj

İki parçalı konik yapı, göbek ile şaft arasında setiskurlarla sıkıştırılarak boşluksuz, konsantrik bağlantı sağlar.

🔄

Hızlı Söküm-Takım

Setiskur ters çevrilip sökme deliğinden itilerek burç kolayca çıkarılır; kasnak/dişli tornaya gitmeden değiştirilebilir.

📐

Standart Uyum

1008'den 5050'ye kadar dünya genelinde yaygın kullanılan taper lock ölçü serisiyle birebir uyumludur.

Ölçü ve Tork Tablosu

Konik Burç Serisi

Mil çapları mm cinsindendir. * işaretli çaplar için özel kama toleransı geçerlidir, aşağıdaki alt tabloya bakınız.

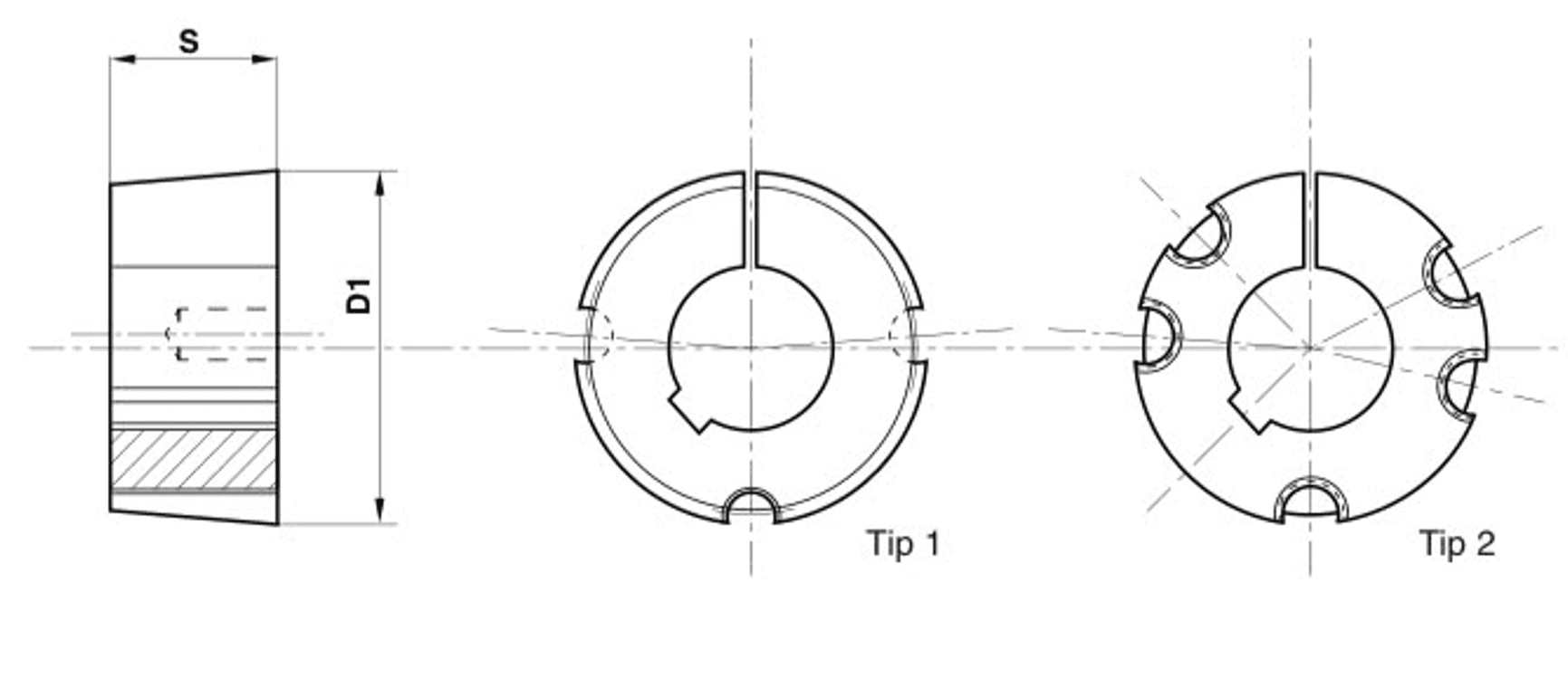

Konik burç teknik çizimi: S ve D1 ölçüleri, Tip 1 ve Tip 2 setiskur yerleşimi

S: Burç genişliği · D1: Dış çap · Tip 1 / Tip 2: Setiskur delik yerleşim varyantları

Burç Kodu	Mil Çapları (mm)	Burç Torku (Nm)	Setiskur Ölçüleri	Setiskur Torku (Nm)	D1 (mm)	Tip	S (mm)	Kg
1008	9, 10, 11, 12, 14, 15, 16, 18, 19, 20, 22, 24, 25	136	1/4" x 1/2"	5,6	35,0	1	22,3	0,16
1108	9, 10, 11, 12, 14, 15, 16, 18, 19, 20, 22, 24, 25, 28*	147	1/4" x 1/2"	5,6	38,0	1	22,3	0,16
1210	11, 12, 14, 15, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32	407	3/8" X 5/8"	19,6	47,5	1	25,4	0,32
1215	14, 19, 20, 24, 25, 28	407	3/8" X 5/8"	19,6	47,5	1	38,1	0,50
1810	14, 15, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42*	486	3/8" X 5/8"	19,6	57,0	1	25,4	0,41
1615	14, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42*	486	3/8" X 5/8"	19,6	57,0	1	38,1	0,60
2012	14, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50	808	7/16" X 7/8"	30,4	70,0	1	31,8	0,75
2517	16, 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50, 55, 60, 65*	1310	1/2" X 1"	48	85,5	1	44,5	1,06
3020	25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50, 55, 60, 65, 70, 75	2710	5/8" X 1"1/4	90	108,0	1	50,8	2,50
3030	35, 38, 40, 42, 45, 48, 50, 55, 60, 65, 70, 75	2710	5/8" X 1"1/4	90	108,0	1	76,2	3,75
3525	35, 38, 40, 42, 45, 48, 50, 55, 60, 65, 70, 75, 80, 85, 90	5060	1/2" X 1"1/2	112	127,0	2	64,9	4,20
3535	35, 38, 40, 42, 45, 48, 50, 55, 60, 65, 70, 75, 80, 85, 90	5060	1/2" X 1"1/2	112	127,0	2	88,9	5,13
4030	40, 42, 45, 48, 50, 55, 60, 65, 70, 75, 80, 85, 90, 100	8740	5/8" X 1"1/4	169	146,0	2	76,2	6,75
4040	40, 42, 45, 48, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100	8740	5/8" X 1"3/4	169	146,0	2	101,6	7,68
4545	55, 60, 65, 70, 75, 80, 85, 90, 95, 100	12400	3/4" X 2"	192	162,0	2	115,0	10,56
5040	70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125	14200	7/8" X 2"1/4	271	177,6	2	101,6	14,20
5050	70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125	14200	7/8" X 2"1/4	271	177,6	2	127,0	15,17

Toleranslar

Delik ve Kama Toleransları

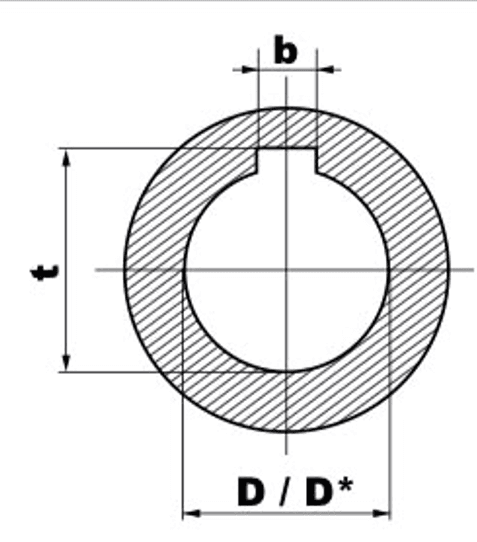

Konik burç delik ve kama kesit çizimi: D, b ve t ölçüleri

Kesit görünümünde işaretli D (delik çapı), b (kama genişliği) ve t (kama derinliği, delik yüzeyinden ölçülür) değerleri, aşağıdaki tablolarda mil çapı aralığına göre listelenmiştir. * işaretli özel çaplar için ayrı tolerans geçerlidir.

Standart Mil Çapları İçin (D, mm)

D Aralığı	b (mm)	Js9 Toleransı	t
Over 10 » 12	4	±0,015	D + 1,8
» 12 » 17	5	±0,015	D + 2,3
» 17 » 22	6	±0,015	D + 2,8
» 22 » 30	8	±0,018	D + 3,3
» 30 » 38	10	±0,018	D + 3,3
» 38 » 44	12	±0,021	D + 3,3
» 44 » 50	14	±0,021	D + 3,8
» 50 » 58	16	±0,021	D + 4,3
» 58 » 65	18	±0,021	D + 4,4
» 65 » 75	20	±0,026	D + 4,9
» 75 » 85	22	±0,026	D + 5,4
» 85 » 95	25	±0,026	D + 5,4
» 95 » 110	28	±0,026	D + 6,4
» 110 » 130	32	±0,031	D + 7,4

Özel (*) İşaretli Çaplar İçin

D*	b (mm)	t
24*	8	D + 1,3
25*	8	D + 1,3
28*	8	D + 1,3
42*	12	D + 1,3
65*	18	D + 2,8

D: Delik çapı (mm) · b: Kama genişliği (mm) · t: Kama derinliği (mm)
